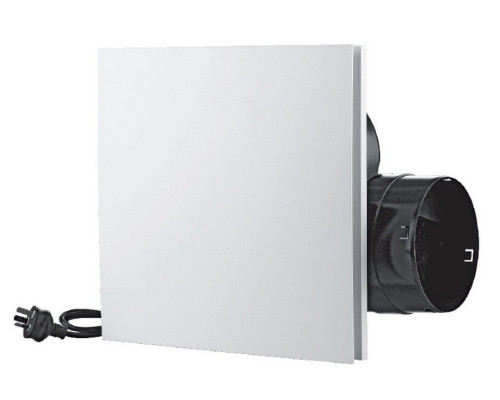

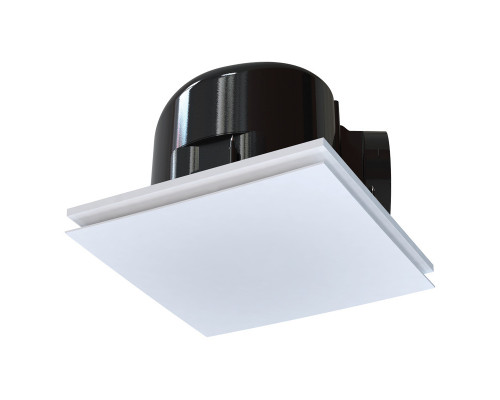

Витяжний вентилятор Вентс ХБФ 250 Квадратний

Стельовий вентилятор Вентс ХБФ 250 Квадратний прихованого монтажу для витяжної вентиляції житлових кімнат, ванних кімнат, комерційних та побутових приміщень.

Використовується для постійної чи періодичної роботи.

Призначений для видалення зайвої вологи та неприємних запахів.

ОСОБЛИВОСТІ
Застосовується у випадках, коли необхідний високий напір. Вентилятор відцентрового типу може забезпечити хорошу продуктивність у тих випадках, коли витяжна шахта знаходиться далеко від місця встановлення вентилятора. Викид повітря здійснюється у вентиляційну витяжну шахту або на вулицю.

Монтажна глибина даної моделі вентилятора складає лише 198 мм.

Для запобігання утворенню зворотної тяги вентилятор має вбудований зворотний клапан.

Максимальна продуктивність установки 482 м3/год.

УПРАВЛІННЯ

• за допомогою окремої клавіші вимикача або клавіші сумісної зі світлом.
• за допомогою регулятора швидкості РС-1-300  регулюючи його швидкість і продуктивність . Регулятор купується окремо.

Регулятор дає можливість зменшити або збільшити швидкість вентилятора, тим самим регулюючи його продуктивність і рівень шуму, а також є можливість налаштовувати мінімальне значення швидкості.

Зовнішня декоративна решітка може бути чорного або білого кольору на вибір.

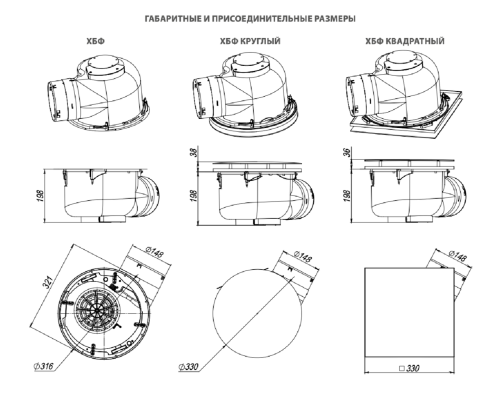

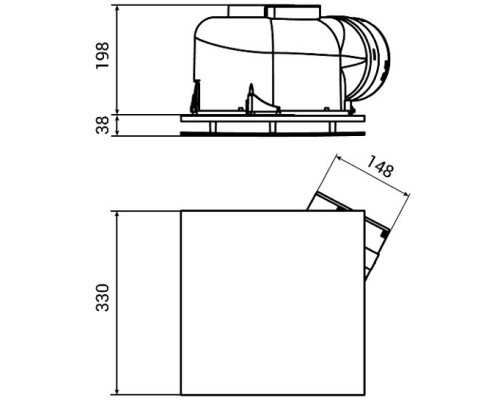

РОЗМІРИ

СХЕМА ПІДКЛЮЧЕННЯ ПРИ ВИКОРИСТАННІ ЗОВНІШНЬОГО ВИМИКАЧА

Схема підключення вентилятора до регулятора швидкості вказана у паспорті до регулятора.

МОНТАЖ

Вентилятор встановлюється під підвісною/натяжною стелею.

Кріплення здійснюється за допомогою кронштейнів та шурупів до поверхні стелі або інших конструкцій.

Гнучкий повітропровід від витяжної шахти з'єднується з патрубком вентилятора за допомогою хомута та клейкої монтажної стрічки. Якщо використовується пластиковий канал, для герметизації використовується герметик і монтажна стрічка.

ГРАФІК ВИТРАТИ ПОВІТРЯ

Паспорт

https://ventilation-system.com/ru/download/hbf-manual-21894.pdf
