КАК ПОДКЛЮЧИТЬ ВЫТЯЖНЫЙ ВЕНТИЛЯТОР

Перед установкой вентилятора обязательно ознакомьтесь с инструкцией и техническим паспортом устройства, а также соблюдайте все указанные изготовителем требования. Это гарантирует безопасную и эффективную работу устройства.

ПОДГОТОВКА

Перед началом обязательно:

• Отключите электропитание в помещении.
• Убедитесь, что линия обесточена – проверьте индикаторную отвертку или тестер.
• Используйте кабель соответствующего сечения и соблюдайте правила электробезопасности.

ПОДКЛЮЧЕНИЕ

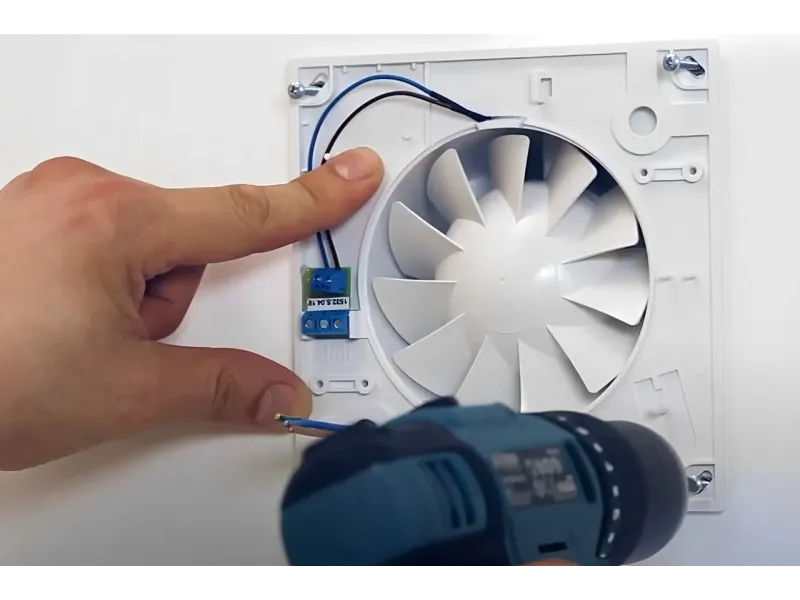

Подключение осуществляется к стандартной электросети 220 В с помощью клеммной коробки, расположенной под крышкой вентилятора.

На большинстве моделей есть две основных клеммы:

L – фаза от выключателя-управления

N — ноль

Принцип работы:

На клему L подается – напряжение с выключателя, которое активирует вентилятор.

N – нейтральный провод для замыкания цепи.

Подключение вентилятора стандартной комплектации осуществляется на два провода – фазу (L) и ноль (N) без дополнительных элементов управления.

Вентилятор включается и выключается через обычный выключатель света или отдельную кнопку питания.

Такое решение – самое простое и распространенное, подходит для базовых моделей, не имеющих таймера или датчика влажности.

ПОДКЛЮЧЕНИЕ ВЕНТИЛЯТОР С ДАТЧИТКОМ ВЛАЖНОСТИ И ТАЙМЕРОМ

На этапе планировки или перед покупкой вентилятора с таймером и датчиком влажности обязательно убедитесь, что проводка предусматривает три провода. Если ремонт уже сделан, проверьте, есть ли возможность подключения дополнительной фазы управления (Lt). Ибо без этого работа дополнительных функций будет невозможна.

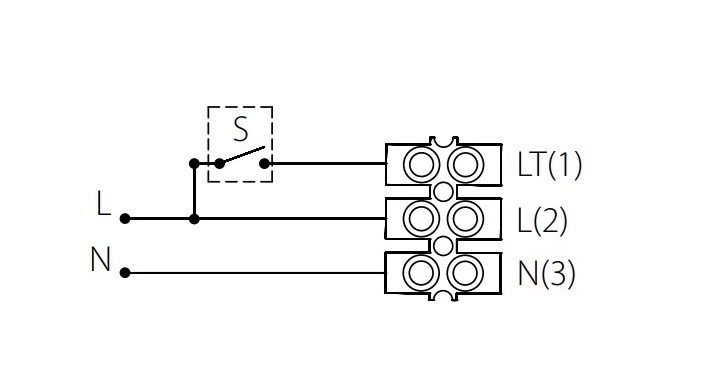

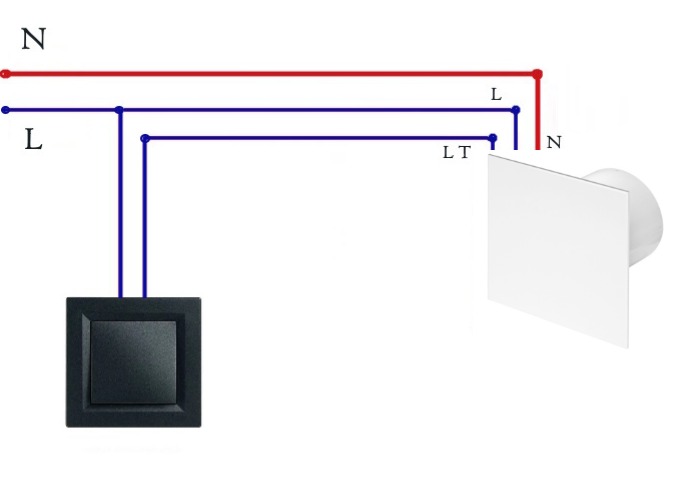

ПОДКЛЮЧЕНИЕ НА ТРИ ПРОВОДА

L – постоянная фаза

Lt - фаза от выключателя,

N – ноль

• Вентилятор автоматически включается при повышении влажности или подачи питания через выключатель, а после выключения продолжает работать заданное время по таймеру.
• Такое подключение обеспечивает удобную и полностью автоматизированную работу без постоянного ручного управления.
• Если нет возможности вывести третью проволоку (Lt) — вентилятор можно подключить на два провода: фазу (L) и ноль (N).

В таком случае он будет работать автоматически только от встроенного датчика влажности без выключателя и ручного управления.

ПОДКЛЮЧЕНИЕ ВЕНТИЛЯТОРА СО ШНУРОВЫМ ВЫКЛЮЧАТЕЛЕМ

Вентилятор со шнурковым выключателем подключается на два провода – фазу L и ноль N.

• Включение и выключение устройства осуществляется непосредственно с помощью шнурка, поэтому не требуется дополнительный настенный выключатель.
• Такой вариант удобен для небольших помещений или где нет возможности проложить отдельную линию управления.
• Питание на вентилятор постоянно подается, а управление происходит вручную через шнурок.

ПОДКЛЮЧЕНИЕ ВЕНТИЛЯТОРА С ДАТЧИКОМ ДВИЖЕНИЯ

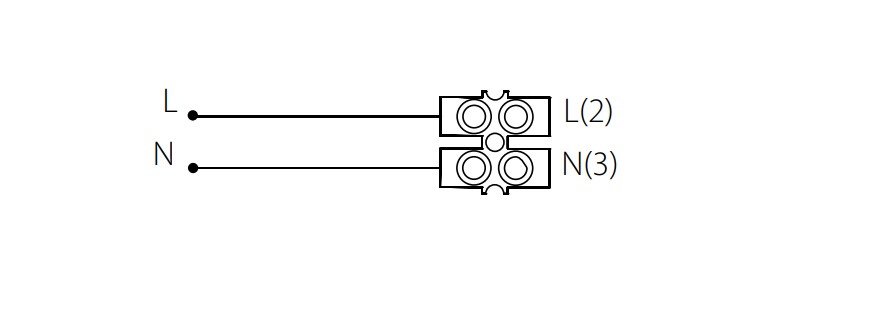

Вентилятор со встроенным датчиком движения подключается на два провода – фазу (L) и ноль (N).

Питание подается постоянно, а включение и выключение происходит автоматически, когда датчик фиксирует присутствие или движение в помещении.

Такой вариант удобен, когда требуется автоматическая работа без выключателя, например, в местах общего пользования.
